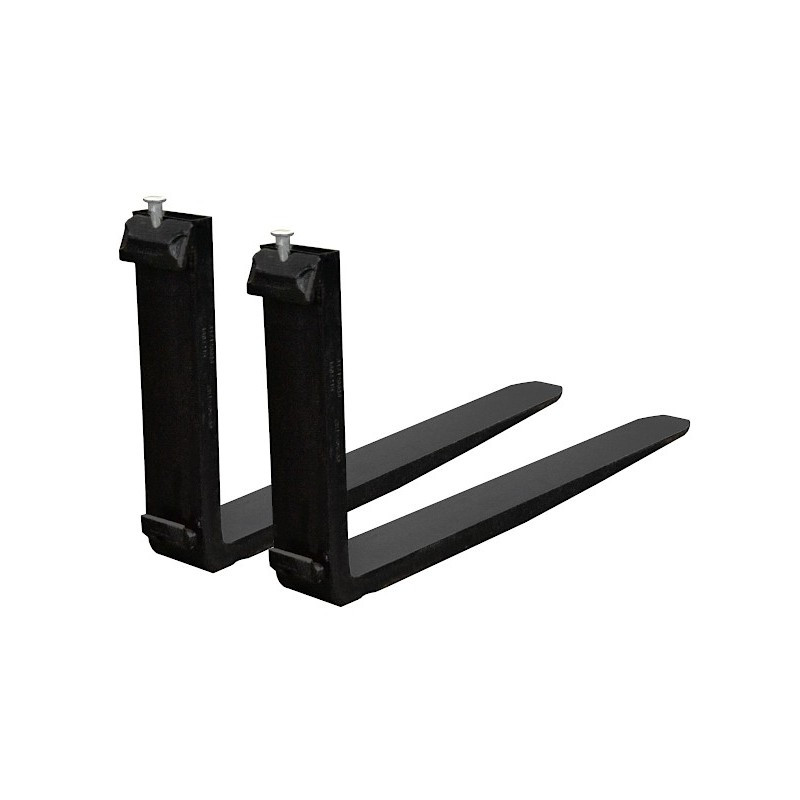

Vidlice pro vysokozdvižný vozík 1220 mm, 125 × 50, demontované z vozíku

Jak zkontrolovat třídu nosníku a stav vidlic před výměnou?

Před výběrem vidlic je třeba ověřit kompatibilitu třídy vidlicové lišty podle normy ISO 2328, která určuje výšku a rozteč montážních háků. Třídy se liší vzdáleností mezi horním a dolním hákem: 2A/2B – cca 407 mm, 3A/3B – cca 508 mm, 4A/4B – cca 635 mm. Označení A a B se vztahují ke konstrukci závěsu (typu háku), zatímco rozměry zůstávají v rámci dané třídy stejné. Třídu lze ověřit změřením vzdálenosti mezi horním a dolním hákem závěsu, odečtem z typového štítku vozíku nebo v technické dokumentaci výrobce. Správné přizpůsobení třídy vidlic třídě nosiče je podmínkou bezpečné montáže a používání.

Před výměnou je také nutné posoudit technický stav stávajících vidlic. Výměnu vyžadují vidlice, u nichž se tloušťka pracovní části snížila přibližně o 10 % oproti jmenovitému rozměru, mají praskliny v oblasti háku nebo u patky, vykazují trvalé deformace nebo zkroucení profilu. Opotřebení průřezu způsobuje reálné snížení nosnosti vysokozdvižného vozíku a může být zpochybněno při kontrole UDT.

Lze vidlice vyměňovat jednotlivě?

Ne. Vidlice by se měly vyměňovat v párech, aby se zachovalo rovnoměrné zatížení a stabilita při práci vozíku.

Kdy je třeba vidlice vyměnit?

V případě trvalé deformace, praskliny, ohnutí nebo významného opotřebení profilu. Poškozené vidlice by se již neměly dále používat.

Co znamenají třídy vidlic 2A, 2B, 3A, 3B, 4A a 4B?

Třídy vidlic 2A, 2B, 3A, 3B a 4A jsou označení v souladu s normou ISO 2328, která stanoví rozměry a typy montážních háků vidlic pro vysokozdvižný vozík. U tříd 2A a 2B je vzdálenost mezi horním a dolním hákem cca 407 mm, u tříd 3A a 3B cca 508 mm a u tříd 4A/4B cca 635 mm. Písmena A a B označují typ konstrukce háku (profil závěsu). Třída nosníku musí odpovídat třídě vidlic, aby byla zajištěna správná a bezpečná montáž.
